 petit compagnon.....

Aller en bas
AuteurMessage
nuage blanc
cal.44
nuage blanc

Nombre de messages : 143
Age : 56
Localisation : haguenau (alsace)
Date d'inscription : 23/12/2007

petit compagnon..... Empty
MessageSujet: petit compagnon.....   petit compagnon..... EmptyDim 18 Mai - 16:52

salut a tous, un petit pistolet tout simple, le chien est en fait une simple lame ressort retenu par la détente, tirer la détente en arriere la lame s'abat sur la cheminée, et bang!! calibre 31 , a 10m le dix est faisable !!! recul et flamme comme un grand !!

petit compagnon..... 2008_011

tchao..
Revenir en haut Aller en bas
domi44
cal.31


Nombre de messages : 11
Age : 71
Localisation : vendée
Date d'inscription : 03/12/2007

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyDim 18 Mai - 19:41

fabrication maison ?
Revenir en haut Aller en bas
old-gun
cal.58
old-gun

Nombre de messages : 284
Localisation : alsace
Date d'inscription : 16/02/2006

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyDim 18 Mai - 20:43

la photo ne s'ouvre pas sur ton "Derringer Underhammer"
Revenir en haut Aller en bas
nuage blanc
cal.44
nuage blanc

Nombre de messages : 143
Age : 56
Localisation : haguenau (alsace)
Date d'inscription : 23/12/2007

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyDim 18 Mai - 21:16

petit compagnon..... 2008_013

j'espere que celle-çi va s'ouvrir !!!
quand a la "chose" elle est de moi effectivement!! ça cogne
bien, la taille du canon autorise des charges un peu fortes,
diametre 25mn pour calibre de 7mn, alésage lisse bien sur!
j'ai copié les pistolets de joueurs de cartes professionnels du
missipi , tu peux le cacher soit dans la poche "revolver"soit dans la botte !!

tchao..
Revenir en haut Aller en bas
jeanlou1946
cal.36


Nombre de messages : 31
Age : 74
Localisation : morbihan
Date d'inscription : 21/02/2008

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyDim 18 Mai - 21:34

bonjour
je suis admiratif devant ta realisation. pourrais tu nous expliquer la gestation de ton pistolet; par exemple le canon ,est une recup sur arme declasee ou bien une fabrication de ton cru. cela me donne des idees et j'aimerais si tu veux bien que tu nous en dises un peu plus sur la gestation
de ton pistolet.

encore bravo
jl1946
Revenir en haut Aller en bas
jonas
admin
jonas

Nombre de messages : 191
Age : 36
Localisation : Pres de Paris, et le plus souvent possible Bretagne
Date d'inscription : 05/11/2005

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyDim 18 Mai - 21:54

c'est vraiment pas mal, nuage blanc
Ca donne envie de s'en payer (ou fabriquer) un.

Bon boulot
Revenir en haut Aller en bas
oam
cal.58
oam

Nombre de messages : 190
Age : 52
Localisation : brest
Date d'inscription : 12/11/2007

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyDim 18 Mai - 22:50

mes félicitations ! il est bien fini et vraiment élégant dans sa simplicité...

bravo.

et si tu nous faisait une petite vidéo ?
Revenir en haut Aller en bas
http://urrp.free.fr
domi44
cal.31


Nombre de messages : 11
Age : 71
Localisation : vendée
Date d'inscription : 03/12/2007

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyDim 18 Mai - 23:43

Vraiment admiratif devant cette réalisation
CHAPEAU BAS
Revenir en haut Aller en bas
nuage blanc
cal.44
nuage blanc

Nombre de messages : 143
Age : 56
Localisation : haguenau (alsace)
Date d'inscription : 23/12/2007

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyLun 19 Mai - 23:50

salut a tous,
merçi pour vos commentaires, je vais tacher de vous faire
quelques photos explicatives, y a rien de plus simple !!


tchao..
Revenir en haut Aller en bas
jonas
admin
jonas

Nombre de messages : 191
Age : 36
Localisation : Pres de Paris, et le plus souvent possible Bretagne
Date d'inscription : 05/11/2005

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyMar 20 Mai - 0:05

Je vous encourage tous vivement à nous faire partager vos petites creations (dans les limites du raisonnable), comme celle de nuage blanc.
Ici on ne se gachera pas le plaisir avec les questions du genre "oui mais est il passé au banc d'epreuve" etc etc (je vous engage à ne pas commencer ces facheuses remarques cou )

Nous sommes entre gens responsable, la question de la securité dans ce genre de bricolage, un forum ne saurait l'inculquer qu'a des gens deja aux faits, les dangers publiques n'ecoutant de toute façon pas les mises en gardes.

C'est tres rafraichissant et ça fait plaisir de savoir que certaines personnes laissent parler leur creativité, qui plus est avec talent !

youp
Revenir en haut Aller en bas
black couscous
cal.58
black couscous

Nombre de messages : 214
Age : 43
Localisation : bas rhin
Date d'inscription : 26/03/2007

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyMar 20 Mai - 18:51

Simplement superbe, (mode jaloux on) comme d'habitude fu
lool
Revenir en haut Aller en bas
whiplove
cal.58
whiplove

Nombre de messages : 368
Age : 67
Localisation : Brumath Alsace
Date d'inscription : 17/05/2007

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyMer 21 Mai - 0:50

Il fallait y penser....une mécanique simple et efficace qui aurait fait fureur si elle avait été inventée à l'époque. Plus une réalisation soignée made in Alsace...chapeau bas vanera
Revenir en haut Aller en bas
Tourblanche
cal.12
cal.12
Tourblanche

Nombre de messages : 1498
Localisation : Québec
Date d'inscription : 04/12/2004

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyMer 21 Mai - 1:01

Ce principe a déja été breveté en France

https://servimg.com/view/10079319/56

C'est Stephrab qui a déniché cette photo .

Voici un plan US , sans dimensions
petit compagnon..... Slap_i13

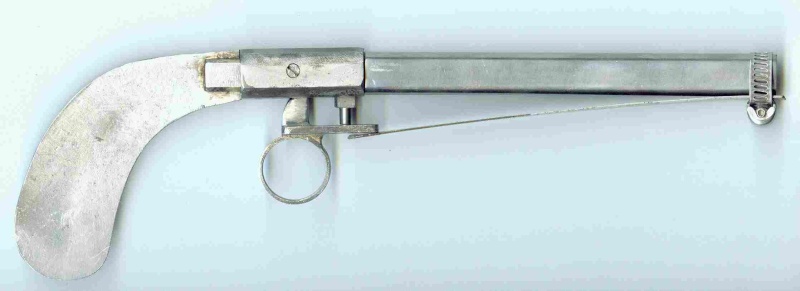

et ma version ... pas terminée

petit compagnon..... Slap_i12
Revenir en haut Aller en bas
scotish
cal.12
cal.12
scotish

Nombre de messages : 683
Localisation : bordeaux
Date d'inscription : 31/01/2006

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyMer 21 Mai - 3:21

le canon est vissé? il se dévisse pour le recharger? comme sur le queen anne(original)?
Revenir en haut Aller en bas
Tourblanche
cal.12
cal.12
Tourblanche

Nombre de messages : 1498
Localisation : Québec
Date d'inscription : 04/12/2004

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyMer 21 Mai - 4:00

Oui , ça sauve le logement de baguette .

On remplit le bouchon de culasse de poudre ( il est creux )
on place le plomb dessus , on visse le canon , c'est tout.
Revenir en haut Aller en bas
superdigger
cal.75
superdigger

Nombre de messages : 548
Localisation : Guyenne
Date d'inscription : 17/12/2004

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyMer 21 Mai - 10:50

Bonjour.

Citation :
Nuageblanc, le décroché gâchette me semble direct de chez direct.

En comparant la photo présenté par Tourblanche, et le système du nuage blanc, je me suis fais le même remarque.
Le "Brevet" semble un peu plus sécuritaire, car il faut bien écarter le ressort pour qu'il puisse se libérer.

Cela n'enlève rien à la beauté de vos réalisations respectives.


youp
Revenir en haut Aller en bas
Tourblanche
cal.12
cal.12
Tourblanche

Nombre de messages : 1498
Localisation : Québec
Date d'inscription : 04/12/2004

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyMer 21 Mai - 13:51

La sécurité ? Suffit de dévisser le canon d' 1/8 e de tour .

Le canon du mien est lisse et les pièces proviennent de la quincaillerie .
mais tout est en dimensions US /imperiales . be
Revenir en haut Aller en bas
scotish
cal.12
cal.12
scotish

Nombre de messages : 683
Localisation : bordeaux
Date d'inscription : 31/01/2006

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyMer 21 Mai - 19:58

trés interessant, et bravo pour cette réalisation!
c'est donc un système à coffre? et le tube que l'on voit à coté du pistolet est donc un encètre de la cartouche metallique?
Revenir en haut Aller en bas
Tourblanche
cal.12
cal.12
Tourblanche

Nombre de messages : 1498
Localisation : Québec
Date d'inscription : 04/12/2004

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyMer 21 Mai - 21:13

Tube ?
Revenir en haut Aller en bas
scotish
cal.12
cal.12
scotish

Nombre de messages : 683
Localisation : bordeaux
Date d'inscription : 31/01/2006

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyMer 21 Mai - 21:27

oui, le tube en haut de la 2 eme photo! un truc en acier costaud!
Revenir en haut Aller en bas
nuage blanc
cal.44
nuage blanc

Nombre de messages : 143
Age : 56
Localisation : haguenau (alsace)
Date d'inscription : 23/12/2007

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyMer 21 Mai - 22:48

salut a tous,

des photos pour vos yeux affamés!!

https://i.servimg.com/u/f45/11/85/86/88/petit_13.jpg

https://i.servimg.com/u/f45/11/85/86/88/petit_12.jpg

mon modèle est plus rustique, sans sécurité, sans dévissage du canon, sans balle forcée! mais le coup part a chaque fois , que du bonheur!!!
bravo tourblanche, ton modèle m'inspire des modifs, puisque ton système est a double action ,le mien en simple action! mais l'épaisseur de ton ressort me semble un peu faible pour "percuter" suffisamment fort l'amorce. une vieille lame de scie circulaire découpée a la meule devrait faire l'affaire!! en tous cas bonne continuation!!


tchao..
Revenir en haut Aller en bas
Tourblanche
cal.12
cal.12
Tourblanche

Nombre de messages : 1498
Localisation : Québec
Date d'inscription : 04/12/2004

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyJeu 22 Mai - 0:08

J'ai simplement bricolé sur le modèle du plan américain ,
tout au plus il a fallu trouver les dimensions pour utiliser les
filetage et la quincaillerie du commerce .

Le tient sera certainement beaucoup plus costaud , on dirait un
bout de canon de carabine .

J'attend l'été pour tremper le ressort ,ma forge est dans le jardin , si il n'est pas assez fort
j'en fabriquerai un plus épais .
Revenir en haut Aller en bas
scotish
cal.12
cal.12
scotish

Nombre de messages : 683
Localisation : bordeaux
Date d'inscription : 31/01/2006

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyJeu 22 Mai - 2:26

en tout cas le modèle à simple action, me semble trés adapté au tir sur cible!
bravo à tous les deux!youp
Revenir en haut Aller en bas
joseph
cal.44
joseph

Nombre de messages : 137
Localisation : nièvre
Date d'inscription : 16/11/2004

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyJeu 22 Mai - 9:41

Tres belle realisation
A+JOSEPH
Revenir en haut Aller en bas
nuage blanc
cal.44
nuage blanc

Nombre de messages : 143
Age : 56
Localisation : haguenau (alsace)
Date d'inscription : 23/12/2007

petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... EmptyJeu 22 Mai - 21:56

salut a tous,
une fois le plus gros fini, on a envie de peaufiner la chose
en fabricant les accessoires !!petit compagnon..... Decoup10
une baguette de chargement en bois "trés" dur avec une douille de
22lr a chaques bouts, un emporte-pièce pour me faire des bourres
en liège calibre 31, une poire a poudre dans un morçeau de
barre a rideau en laiton, soudée a l'étain, avec un petit système de
dosage !! faudra un jour y ajouter "la" petite boite qui va avec !!

tchao..
Revenir en haut Aller en bas
Contenu sponsorisé




petit compagnon..... Empty
MessageSujet: Re: petit compagnon.....   petit compagnon..... Empty

Revenir en haut Aller en bas

petit compagnon.....
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Les armes à poudre noire :: Armes de poing :: Pistolet-
Sauter vers:
Ne ratez plus aucun deal !
Abonnez-vous pour recevoir par notification une sélection des meilleurs deals chaque jour.
IgnorerAutoriser
